衬胶的材质介绍之硬质胶、软质胶、半硬质胶

 环品橡胶板衬胶厂家：18936855966 田厂长（橡胶防腐衬胶工程师）/ 17834528114

       今天小编来带大家详细了解下衬胶的材质，首先来了解下天然橡胶的硬质胶、软质胶和半硬质胶，衬里用天然橡胶、合成橡胶均可。我国日前用于化工防腐衬里的主要是天然橡胶 。天然橡胶中配以适量的二烯烃类合成橡 胶，再调节硫磺的用量，可制备成硬质胶、半硬质胶、软质胶。

硬质胶

       硬质胶配方中硫磺用量30-50份。 促使生胶中大部分双键交联形成硬质胶。硬质胶衬里具有极强的化学稳定性。例如，在88-95℃的潮湿的氯气介质中，天然橡胶、异戊橡胶或丁苯橡胶的软质硫化胶经2 5天后便遭到破坏，而它们的硬质胶却能使用数年。硬质胶在酸 、碱 、盐的溶液中都很稳定，在脂肪烃和环烷烃内不溶胀。硬质胶衬里的透气性低。可防止腐蚀性气体和易挥发物 ( 如潮湿的氯气 、 二氧化硫气体)对设备的侵蚀。此外，硬质胶具有高度耐候性，与金属粘接良好。由于具备上述性质 ，所以至今仍是化工设备可靠的保护方法，应用十分广泛。

        但是，硬质胶也有不足之处，如硬质胶的玻璃化温度在零度以上，因而对碰撞、冲击和振动敏感；硬质胶和金属的线胀系数不同，温度过低时，橡胶失去弹性；温度变化会导致应力集中，拉裂橡胶层，使粘着的完整性遭到破坏。因此，硬质胶不能用于保护在振动和冲击下使用的设备，也不能用於温度波动明显或 0℃以下使用的设备；硬质胶的长期使用温度为0-65℃，温度过高 ，会影响衬胶与金属粘接强度。实际生产中，约一半左右的没备使用温度在70-80℃，其衬里使用寿命达5年以上，若使用温度在85-95℃，则使用寿命仅2-3年。

       不饱和度高的橡胶都可制造硬质胶，为得到充分的粘接性 ，主要使用天然橡胶，其次是异戊橡胶 。为改善某些特性，可将天然橡胶与其它橡胶或聚合材料并用硫化体系除硫磺外，另加3-4份硫化促进剂。硬质胶料的主要填充剂是陶土、滑石粉、自垩、石墨和硬质胶粉 。为便於加工，改善配合剂分散性 ，提高粘着性 ，需加适量增塑剂。

软质胶

       软质胶衬里适用於温度变化大和受冲击振动的场合。软质的天然胶衬里，具有优异的耐磨性能，常用于防护稀的酸、碱、盐和具有磨损性的矿浆 ( 砂子、碎石和泥土)对设备的侵蚀。使用的温度范围为-25~75℃。软质胶配方中硫磺用量为2-4份。

 半硬质胶

         配方中添加10-30份硫磺 ，可制备出半硬质胶， 其性能介於软质胶和硬质胶之间。 半硬质胶衬里适用于温度变化不十分剧烈和无严重磨蚀的场 合，长期使用温度为-25~75℃。

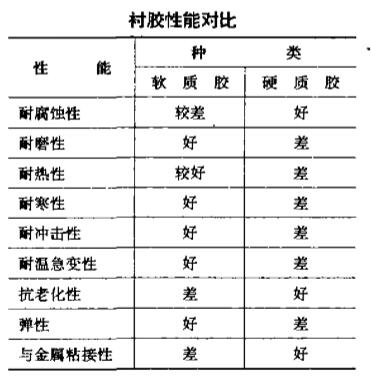

         复合结构有两层复合及三层复合，通常使用的是两层复合结构衬里两层结构—般是2mm厚的底层及2mm厚的面层组成硬质胶底层-软质胶面层或半硬质胶底层-软质胶面层的复合结构，适用於受冲击摩擦、温差变化较大的设备衬胶用；硬质胶底层-半硬质胶面层的复合衬里，可用在贮槽、槽车、反 应釜、计量槽、泵、离心机、排风扇等软-硬-软三层复合结构防腐橡胶衬里。

         这种衬里由三层不同功能的胶板复合而成 。与钢体牢固粘合在—起的内层软质胶 ，硬度低、伸 长率大，能适应钢体因环境温度变化所造成的热胀冷缩，可承受较大的变形，克服硬质胶直接贴在钢板上经常发生的脆性开裂现象；中间层采用硬质胶，本身有着优异的防渗透、耐介质性，而且采用独特的伸缩式搭接方法，温度变化时，硬质胶板可在衬里胶内呈板块移动}外层软质胶，具有耐磨耗 、耐 冲击的特性，可以承受外界刚性碰撞，保护硬质胶层免受机械损伤各层通过硫化，形成一个完备的整体，具有粘接牢固、防渗透、耐腐蚀、耐磨损、抗温变等多种功能。 这种衬里适用于各种贮罐和管道， 如磷酸设施、电解电镀槽、选矿洗淋槽，酸洗槽等。

       衬胶防腐施工认准专业厂家，南京圣辉（环品）橡塑有限公司http://www.world-rubber.com拥有专业的橡胶防腐施工队伍，排烟脱硫领域有着10多年的丰富经验和成功业绩，先后承接了惠州大亚湾电力服务有限公司，安徽淮南平圩发电有限责任公司，鲁北集团钛业有限公司，甘肃蓝科石化高新装备股份有限公司等300多个橡胶防腐项目。圣辉一直以“产品质量过关、售价合理、货期准、服务周到” 而受到用户的一致好评和赢得的市场, 热诚欢迎各界客商莅临指导，洽谈业务。

本厂多年承接各种设备防腐衬里工程,深受客户信赖，欢迎电话咨询：18936855966 田厂长(橡胶防腐衬胶工程师) / 17834528114
