金属钢体衬胶修补施工方案

  环品橡胶板衬胶厂家：18936855966 田厂长（橡胶防腐衬胶工程师）/ 17834528114

金属钢体衬胶修补施工方案如下，我们采用是本厂的日本进口BM-04胶水（氯丁二烯橡胶粘接剂BM-04）。

1、衬里前钢材母材检查

检查母材表面及焊缝等部位,确认有无焊接缺陷，漏焊及其它对衬胶有妨碍之处。如有

必须及时处理，处理后再检查至合格。

2、搭建施工平台

3、喷砂

喷砂的目的是为了除去被衬表面的氧化铁皮、锈蚀等异物，同时也是为了增加衬里材料

与被衬里面的粘接强度。

a、确认温度是否在5℃以上,湿度在80%以下，且不能有结露发生。

b、喷砂压力控制在6~8Kgf/cm2，完全除去杂物。

c、砂子必须经过充分干燥。

d、喷砂等级为Sa2.5。

e、喷砂后必须充分清扫，以完全除去喷砂残余物和灰尘，特别要注意脚手架、内部支

架等的上面不能残留砂子。

f、不需衬里部位必须预先保护，注意不要被喷。

4、涂粘接剂

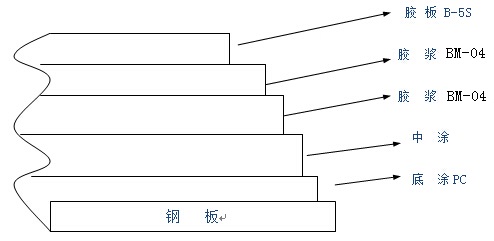

涂粘接剂必须在喷砂后尽快进行，最迟在同一天内完成。被衬里面必须全面均匀地涂上

粘接剂，其构成按标准。

5、贴胶

裁断前必须确认胶板的检查记录单及厚度等，根据被衬里材料的形状裁断胶板，涂粘接

剂BM-04，待指触干燥后将其贴衬到母材上。

a、确认温度是否在5℃以上，湿度在80%以下或无结露发生。

b、裁断前对胶板进行检查，确认胶板无缺陷，面上无异物。

c、注意搭接边方向裁断胶板。

d、胶板裁断后涂刷粘接剂BM-04。

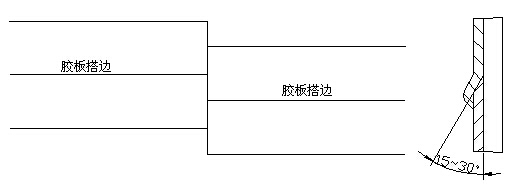

e、贴衬胶板时，搭边要直，衬里不可以有十字形搭边。一般搭边宽度在30~50mm。

f、注意胶板下不留气泡，用压滚依次压实。

g、胶板的搭边应错开，不得出现“十”字缝现象，并保证间距100mm以上。

6、修补要领

如在检查中发现漏电，鼓泡，衬里不实，表面伤痕（最低处低于厚度标准）等，则要按

以下要领进行修补：

a、用砂轮机将鼓泡等有缺陷处胶板除去后将四周胶板磨成锥拨形，四周胶板表面

100mm范围内磨毛。

b、打磨后的金属与胶板面用溶剂清洗。

c、干燥后涂底涂及氯丁二烯橡胶粘接剂BM-04。

d、按修补面积及形状裁断胶板，用原胶修补。修补部位搭边宽度在50mm以上。

e、待粘接剂指触干燥后贴上胶板，注意不留气泡，用压滚依次压实。

f、修补结束后再进行漏电，硬度，外观检查等。

       衬胶修补施工就找南京圣辉，南京圣辉（环品）橡塑有限公司http://www.world-rubber.com拥有专业的橡胶防腐施工队伍，排烟脱硫领域有着10多年的丰富经验和成功业绩，先后承接了惠州大亚湾电力服务有限公司，安徽淮南平圩发电有限责任公司，鲁北集团钛业有限公司，甘肃蓝科石化高新装备股份有限公司等300多个橡胶防腐项目。圣辉一直以“产品质量过关、售价合理、货期准、服务周到” 而受到用户的一致好评和赢得的市场, 热诚欢迎各界客商莅临指导，洽谈业务。

本厂多年承接各种设备防腐衬里工程,深受客户信赖，欢迎电话咨询：18936855966 田厂长(橡胶防腐衬胶工程师) / 17834528114
