孔板衬胶方法

 环品橡胶板衬胶厂家：18936855966 田厂长（橡胶防腐衬胶工程师）/ 17834528114

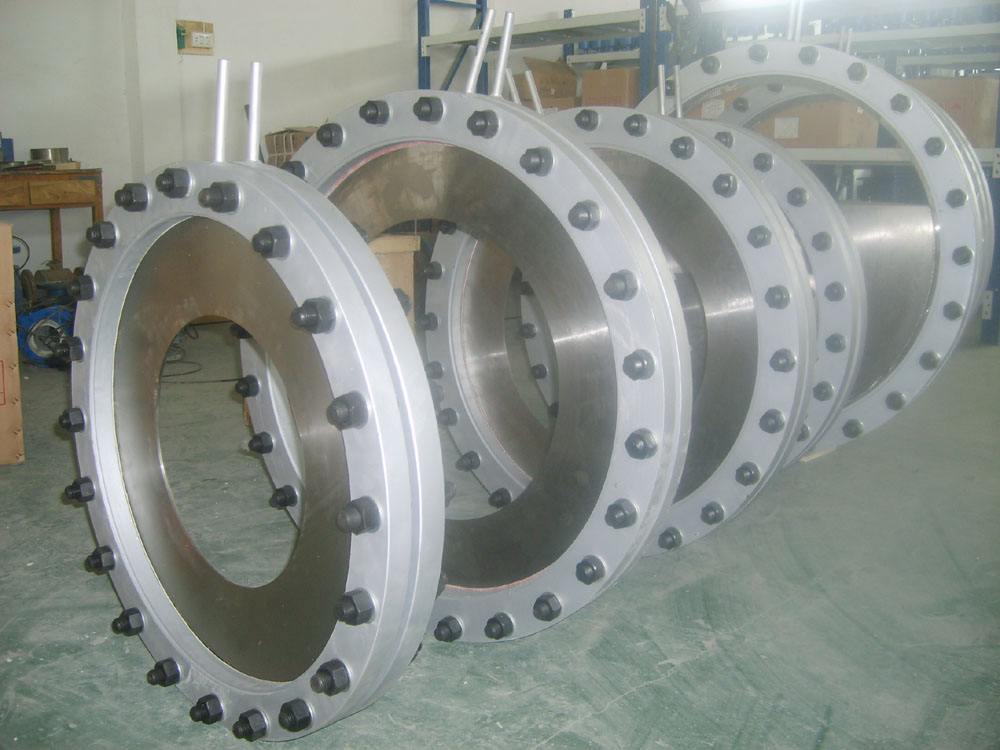

       孔板安装在封闭管道中，按节流装置的原理，测量液体、气体和蒸汽流量的检出元件。标准孔板是一块具有圆形开孔的金属薄板,圆孔壁与孔板前端面成直角,安装时孔板轴心与管道轴线同心。

       孔板已有国际标准(ISO 5167)。测出孔板两端压差，按此标准即可算出具有一定精确度的流量值。孔板取压方式在国际标准中规定为径距取压、法兰取压和角接取压（取压孔紧靠孔板）3种。当测量含有少量固体的液体或含有少量液体的气体时，为便于少量固体或液体通过，孔板的开孔可制成扇形的,或制成与管道的轴线是偏心的.

       孔板是测量流量的差压发生装置，配合各种差压计或差压变送器可测量管道中各种流体的流量。节流装置包括环室孔板，喷嘴等。节流装置与差压变送器配套使用，可测量液体、蒸汽、气体的流量，它广泛应用于石油、化工、冶金、电力、轻工等部门。

       充满管道的流体，当它们流经管道内的节流装置时，流束将在节流装置的节流件处形成局部收缩，从而使流速增加，静压力低，于是在节流件前后便产生了压力降，即压差，介质流动的流量越大，在节流件前后产生的压差就越大，所以可以通过测量压差来衡量流体流量的大小。这种测量方法是以能量守衡定律和流动连续性定律为基准的。

       智能节流装置（流量计）是集流量、温度、压力检测功能于一体，并能进行温度、压力自动补偿的新一代流量计，该仪表采用先进的微机技术与微功耗新技术，功能强，结构紧凑，操作简单，使用方便。 特点：

▲节流装置结构易于复制，简单、牢固，性能稳定可靠，使用期限长，价格低廉。

▲孔板计算采用国际标准与加工

▲应用范围广，全部单相流皆可测量，部分混相流亦可应用。

▲标准型节流装置无须实流校准，即可投用。

▲一体型孔板安装更简单，无须引压管，可直接接差压变送器和压力变送器。

多孔板衬胶：

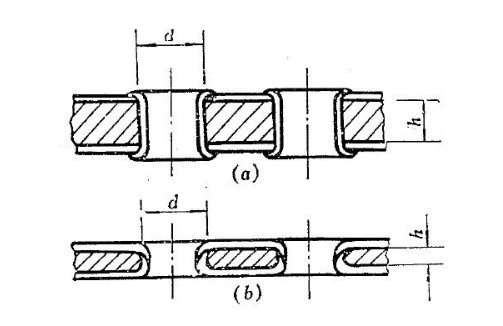

多孔板的零部件衬胶时，孔径需要增大，增大量为衬胶层总厚度的两倍，孔径与板厚之比d/h<2.5时，应瞎用图a的结构，d/h≥2.5时，应采用图b的结构。
