铸钢衬胶隔膜阀生产厂家
隔膜阀的启闭件是一块用软质材料制成的隔膜,把阀体内腔与阀盖内腔及驱动部件隔开,依靠柔软的橡胶膜或塑料膜来控制流体运动的。隔膜阀用耐腐蚀衬里的阀体和耐腐蚀隔膜代替阀芯组件,利用隔膜的移动起调节作用,适用于有腐蚀性、粘性、浆液介质。注意:隔膜阀不能用于压力较高的场合。
环品橡胶板衬胶厂家:18936855966(田)

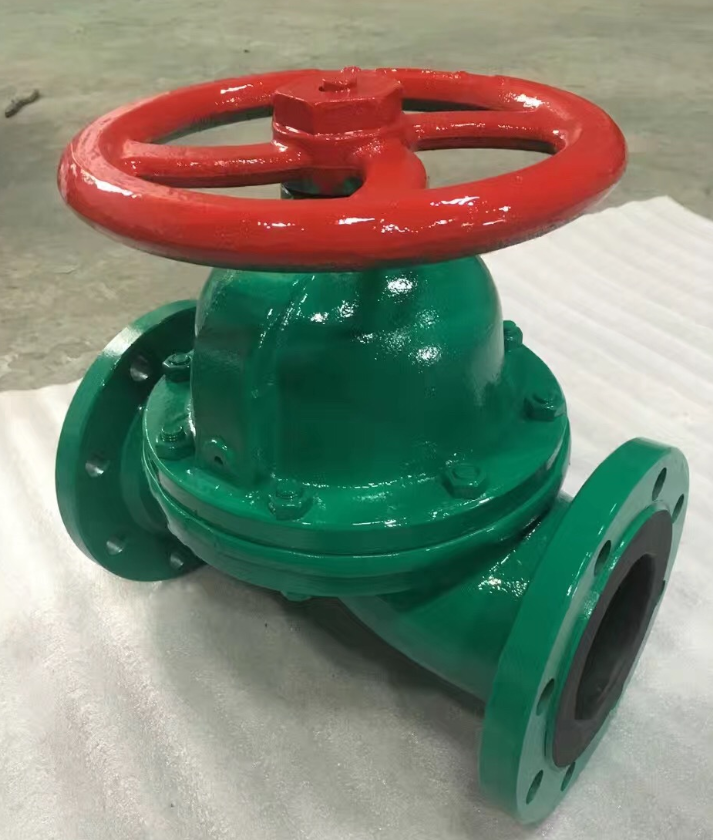

G41J衬胶隔膜阀是一种特殊形式的截断阀,它的启闭件是一块用软质材料制成的隔膜,采用EPDM橡胶材料制成,把阀体内腔与阀盖内腔及驱动部件隔开。隔膜把下部阀体内腔与上部阀盖内腔隔开,使位于隔膜上方的阀杆、阀瓣等零件不受介质腐蚀,省去了填料密封结构,且不会产生介质外漏。以压缩空气为动力带动传动螺杆,使阀芯上下运动,同时拉动膜片上下运动使其关闭和打开。
衬胶隔膜阀G41J性能特点:
①弹性密封的开闭件,确保没有内漏;
②流线型的流道,使得压力损失小;
③没有填料函,因此没有外漏;
④阀体与盖被中间隔膜开,使得隔膜上方的阀盖,阀杆等到零件不受介质侵蚀;
⑤隔膜可更换,维护费用纸;
⑥衬里材料的多样性,可适用于各种介质,并具有良好的耐腐蚀性。
衬胶隔膜阀G41J技术参数:
设计标准:GB/T 12239
结构长度:JB1688/GB12221
法兰标准:GB/T4216;JB/T 78
检验试验:GB/T13927
公称压力(MPa) | 0.6 | 1.0 | ||
壳体试验压力 PT | 0.9 | 1.5 | ||
密封试验压力(液) | 0.66 | 1.1 | ||
密封试验压力(气) | 0.5-0.7 | |||
适用介质 | G41W-6/10 | G41J-6/10 | G41F-6/10 | |
非腐蚀性流体 | 一般腐蚀性流体 | 强腐蚀性流体 | ||
适用温度 | ≤100℃ | ≤80℃ | -50-150℃ |
衬胶隔膜阀G41J部件材质:
阀体:铸铁、铸钢、球墨铸铁+衬胶
阀盖:铸铁
阀瓣:铸钢
手轮:铸铁
隔膜:天然胶、丁基胶等
阀杆:2Cr13

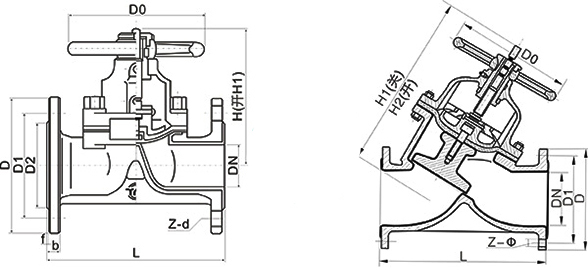

衬胶隔膜阀G41J外形尺寸:
南京圣辉(环品)橡塑有限公司http://www.world-rubber.com拥有专业的橡胶防腐施工队伍,排烟脱硫领域有着10多年的丰富经验和成功业绩,先后承接了惠州大亚湾电力服务有限公司,安徽淮南平圩发电有限责任公司,鲁北集团钛业有限公司,甘肃蓝科石化高新装备股份有限公司等300多个橡胶防腐项目。圣辉一直以“产品质量过关、售价合理、货期准、服务周到” 而受到用户的一致好评和赢得的市场, 热诚欢迎各界客商莅临指导,洽谈业务。
本厂多年承接各种设备防腐衬里工程,深受客户信赖,欢迎电话咨询:18936855966(田经理)
