脱硫吸收塔衬胶脱落的原因是什么以及怎么修补

脱硫吸收塔衬胶脱落的原因是什么呢？

随着国家环保要求的不断提高，各运行机组逐步拆除了脱硫旁路烟道，脱硫设施与主机做到同步运行，脱硫设施投运率达到100%，脱硫设施的健康 状况直接决定主机的安全运行。 在我国，300MW以上装机容量的火电机组脱硫工艺基本上均采用石灰石-石膏湿法脱硫工艺。 由于该工艺具有介质腐 蚀性强、SO2吸收液固体含量大、 磨损性强等特点， 因此作为湿法烟气脱硫主要设备吸收塔的防腐控制一直是影响系统稳定运行的关键问题之一。

  防腐施工电话18936855966（田经理）

腐蚀原因分析

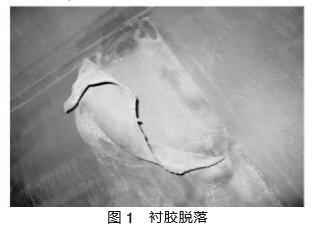

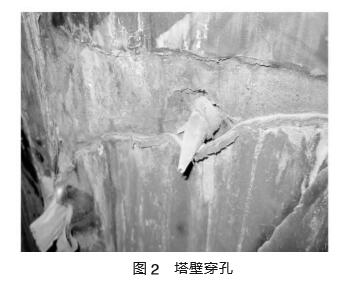

1、脱硫吸收塔衬胶粘结不牢，脱硫吸收塔防腐施工时，丁基橡胶未按照施工工艺进行粘结，固化时间不足72h，导致衬胶与钢板粘结不牢， 运行过程中经烟气和浆液的冲刷，部分衬胶鼓包、脱落，导致塔壁被烟气腐蚀穿孔，吸收塔漏浆液。

2、喷淋层个别喷嘴安装角度不对，吸收塔喷淋层个别喷嘴的安装角度与设计存在偏差， 造成浆液长时间喷刷塔壁防腐层衬胶，造成部分衬胶脱落，塔壁钢板腐蚀。 吸收塔内的浆液 中固体物主要成分为石膏晶体，其次有少量的亚硫酸钙与碳酸钙颗粒及烟气中飞灰与其他杂质。 这些物质对筒壁的防腐层有较强磨损作用，防腐层的某个部位受到长期冲刷后，其防腐层将会出现一定程度的损伤。

那么吸收塔衬胶脱落怎么修复呢？

吸收塔防腐层修复措施

1、修复鼓包和脱落的衬胶 防腐修复前，先对鼓包的衬胶进行切割，清理鼓包内的水和浆液等杂物， 将衬胶表面清理干净， 再严格按照工艺要求粘结新的衬胶。 衬胶脱落部位重新进行表面打磨，露出塔壁金属表面，钢板腐蚀 严重部位进行测厚。 厚度小于8mm的，需更换或焊接为厚度不小于12mm的钢板进行补强， 补强板沿塔身内壁弧线进行密封焊接，将漏点或破损处全部覆盖，钢板焊接时应注意防止高温对破损边缘处完好衬胶的破坏。 焊缝应平整，无焊瘤和咬边。 不需要喷砂处理时，需对钢板进行表面打磨处理，按喷砂级别要求除去表面氧化皮， 粗糙度和光洁度符合Sa2等级的要求。

2、吸收塔碳钢内表面除锈后应尽快进行内衬橡胶,一般不超过4h。 衬胶防腐粘结衬胶时， 将有粘贴剂的衬胶板无张力平铺在钢板表面 上，顺次将粘贴界面的空气排净，使衬胶与钢板表面紧密贴合，衬胶接缝应烙实。 修补后的衬胶严格按照工艺要求进行固化，确保粘结牢固，采用目测 法和锤击法检查衬胶外观质量和衬胶与钢板的粘结情况。 修补的衬胶可用耐磨涂层在其四周进行涂层，表面再刷一层面漆，确保衬胶粘结牢固，内部不留有空气，防止修补衬胶周边开胶，确保修复效果。

3、调整喷淋层个别喷嘴安装角对吸收塔喷淋层个别喷嘴的安装角度重新进行调整，减轻吸收塔浆液对塔壁衬胶的冲刷。

以上就是脱硫吸收塔衬胶脱落的原因是什么以及怎么修补了。

如果您有防腐方面的施工需求，请跟我们联系。  防腐施工电话18936855966（田经理）

       南京圣辉（环品）橡塑有限公司//www.world-rubber.com拥有专业的橡胶防腐施工队伍，排烟脱硫领域有着10多年的丰富经验和成功业绩，先后承接了惠州大亚湾电力服务有限公司，安徽淮南平圩发电有限责任公司，鲁北集团钛业有限公司，甘肃蓝科石化高新装备股份有限公司等300多个橡胶防腐项目。圣辉一直以“产品质量过关、售价合理、货期准、服务周到” 而受到用户的一致好评和赢得的市场, 热诚欢迎各界客商莅临指导，洽谈业务。
