衬胶电火花实验用电火花检漏仪

电火花检测仪是用于检测金属基体上涂层质量的专用仪器，使用本仪器可以对金属基体上不同厚度的搪玻璃、玻璃钢、环氧煤沥青和橡胶里层等涂层进行质量检测。当涂层有质量问题时,如出现针孔、气泡、砂眼或裂纹，仪器将发出明亮的电火花，同时声光报警。该仪器设计先进，稳定可靠，可广泛应用于化工、石油、橡胶、搪瓷等防腐行业，是用来检测金属表面防腐涂层质量的必备工具，适用检测厚度为0.2-10mm（也可根据用户需要提供检测防腐层在12mm以上的仪器）。

检测原理及结构简述

1、检测原理：电火花检测仪器是通过对各种导电基体涂层表面加一定量的脉冲高压，如因防腐层过薄，漏金属或有漏气针孔，当脉冲高压经过时，就形成气隙击穿而产生火花放电，同时声光报警，从而达到对防腐层检测之目的，检测时工件和仪器地线必须接触良好。

2、设备结构图：

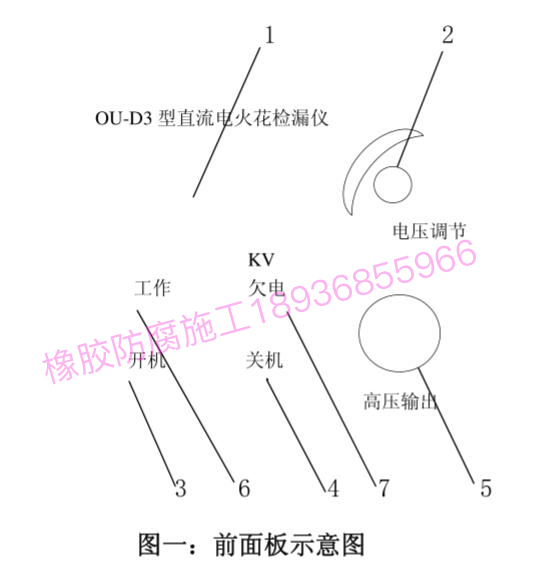

图一：前面板示意图

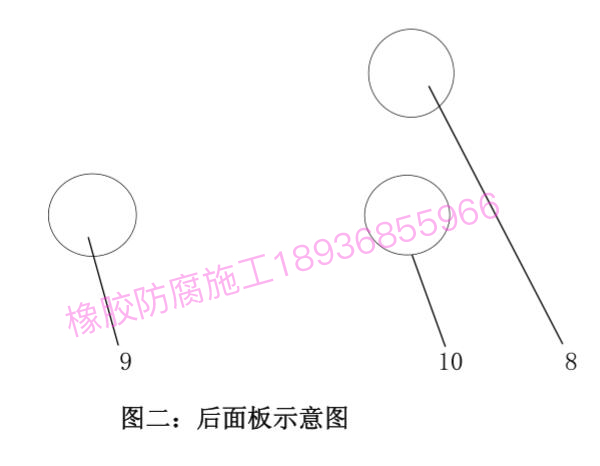

图二：后面板示意图

3、结构简述：该仪器有主机、高压探头、探极三大部分组成。

（1）主机部分：内装集成控制电器，声光报警装置等。

（2）高压枪部分：内装高压发生器、高压输出按钮开关和引出线等。（3）探极部分：毛刷探极

三、操作步骤

1、操作前，先要熟悉各部件名称功能，具体名称见设备结构图部分。

(1) 高压液晶显示：其数值直接指示输出的高压（KV）。

(2) 电压调节旋钮:调节电压输出的强弱,以适应不同防腐层检测需要。

(3）开机键：用于打开主机。

(4）关机键：用于关闭主机。

(5）高压枪连接插座：用于连接高压探头及主机部分。

(6）工作指示灯：按开机键即亮。

(7）欠压指示灯：此灯高时请充电。

(8）保险座：电源保险丝此处为2A。

(9）接地座：用于连接接地长线。

(10）充电插座：接入充电器。

(11）探极连接端子：用于连接各种探极。

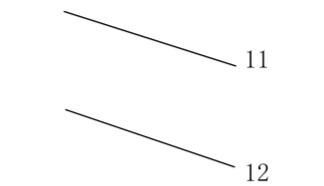

(12）高压枪。

(13）手柄：检测时用手握住此柄。

(14）高压开关：打开此开关，才能产生高压。

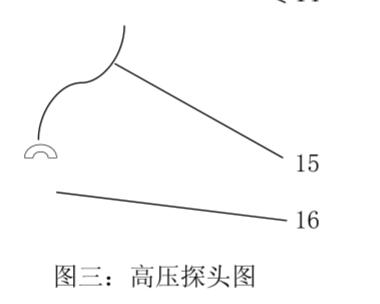

(15）连接电缆。

(16）多芯插头：此插头与(5)插座连接。

2、使用方法：

(1)、高压探头连接电缆(15)与多芯插头(16)插入主机高压枪插座(5)。

(2)、根据不同的探测需要选择适当的探极。

(3)、检查机器工作情况；

a、按开机键工作指示灯应点亮。

b、按下高压枪上的高压开关(14)，调节高压调节旋钮至检测所需要的电压。

c、将接地长线的裸点与探极接近，应有火花产生，并伴有声光报警，徐徐调节输出电压，火花产生的距离越来越大，说明仪器工作正常，即可开始检测。检测时接地线夹，应在被测工件金属基体上。

(4) 根据防腐层厚度选择合适的检测电压（详见附表）。其高压调整过程如下：先按(3)中a、b两项进行，使高压输出，调整高压输出旋钮，使其指示在适当的数值，便可进行测试。

(5) 检测时因不同的防腐材料和厚度，选择较佳每分钟测试的前进速度，以保持更好的检测质量。

(6) 检测完毕后，各开关应恢复原状，电压调节旋钮逆时针旋到零，探极应再与接地长线直接短路放电，以防高压电容存电而电击。

四、充电

仪器电池电压正常时，电池欠压指示灯不亮，当电池电压降到10V时，欠压指示灯亮。必须进行充电以防止电池过度放电，否则，仪器将进入断电保护状态。充电时将充电电源插头接220V交流电源，（充电时关机，其它应看充电器上的说明）一般连续充电不应少于12小时。

五、注意事项

1、操作人员应熟悉本仪器的使用说明书，严格按操作规范使用，注意保护仪器，防止摔、碰和高温。请勿置于潮湿和腐蚀气体附近。

2、检测时要选择适当的接地点，以保证检测质量。

(1) 对小体积金属物体表面防腐层检测，当被检测物体(金属基体)用绝缘体支起20mm以上，然后将接地线良好地接在金属物体上检测。

(2) 对大体积或平面物体表面防腐层检测，当被检测物体与大地有良好的接触时，只需将接地线接入大地即可测试。

3、检测过程中，探棒严禁对仪器面板直接打火。检测人员最好戴上高压绝缘手套。任何人不得直接接触探极和被探物，以防麻电。

4、被测防腐层表面应保持干燥，若沾有导电层（尘）或清水，不易确定漏浊点的精确位置。

5、机器不使用时，电源开关务必有在关的位置，以免电池耗电，更应注意绝对禁止电池短路。

6、充电完毕，必须把充电电线拔出，仪器才能工作。

7、机器若长期闲置不用，应务必两个月充放电一次。
